鞋用聚氨酯膠粒的配制

　　粘接技術(shù)是制鞋生產(chǎn)中的關(guān)鍵技術(shù)之一，粘接技術(shù)的成敗直接影響到鞋的質(zhì)量及其穿著壽命。粘接質(zhì)量的好壞主要決定于鞋用聚氨酯膠粒的組成與配制，同時亦不容忽視其粘接工藝。

　　(1)溶劑組成配制鞋用聚氨酯膠粒應(yīng)嚴(yán)格選擇合適的溶劑，首先考慮的是鞋用聚氨酯膠粒在溶劑中的溶解性以及溶劑本身的揮發(fā)度。溶解性可根據(jù)溶解度參數(shù)相近的原則來確定。溶劑的揮發(fā)速度要恰當(dāng)，隨膠粘工藝而定。揮發(fā)速度過快，容易在被粘物表面結(jié)膜，阻礙內(nèi)部溶劑的繼續(xù)蒸發(fā)。當(dāng)空氣中濕度大時，由于揮發(fā)吸收熱量，又容易在表面凝結(jié)水珠，影響粘接質(zhì)量。一般采用混合溶劑，其因一是為了提高聚合物在溶劑中的溶解性，使之呈最佳狀態(tài);二是可借助揮發(fā)速度和沸點(diǎn)高低相配合的溶劑來調(diào)節(jié)膠粘劑的可使用時間。在實(shí)際使用中，還需考慮溶劑的毒性和價格。

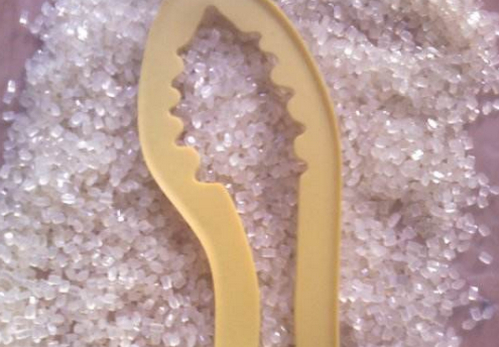

鞋用聚氨酯膠粒的配制

　　2)固含量關(guān)于膠液中的固含量(%)，我國生產(chǎn)鞋用聚氨酯膠粒的廠家，一般控制在15%左右，而國外廠家一般控制在18%左右。膠液中的固體，主要是聚氨酯彈性膠粒，之外還加入的其他助劑，如配方中加1%的納米二氧化硅(VK-SP15)，不僅可以提高鞋用聚氨酯膠粒的粘結(jié)強(qiáng)度，還可以使膠水的儲存穩(wěn)定性大大延長。因?yàn)榧{米二氧化硅(VK-SP15)在膠粘劑和密封劑體系中均勻分散后，可以形成一個二氧化硅聚集體網(wǎng)絡(luò)，聚集體通過表面的硅醇基(Si-OH)與聚合物分子形成氫鍵，使體系的流動性受到限制，體系的粘度增加，從而起到增稠的作用，同時，在剪切力的作用下，氫鍵和二氧化硅網(wǎng)絡(luò)受到破壞，導(dǎo)致體系粘度下降，即發(fā)生觸變效應(yīng)，便于施工，一旦剪切力消除，二氧化硅網(wǎng)絡(luò)和氫鍵又重新形成。從而有效防止PU膠儲存期間的沉降和使用過程中的流掛。

　　(3)粘度鞋用聚氨酯膠粒的粘度一般為1200-2000mPa·s(25℃)。

　　關(guān)于鞋用聚氨酯膠粒的配制就先為您介紹到這里了，更多精彩內(nèi)容我們下期繼續(xù)為您呈現(xiàn)。
